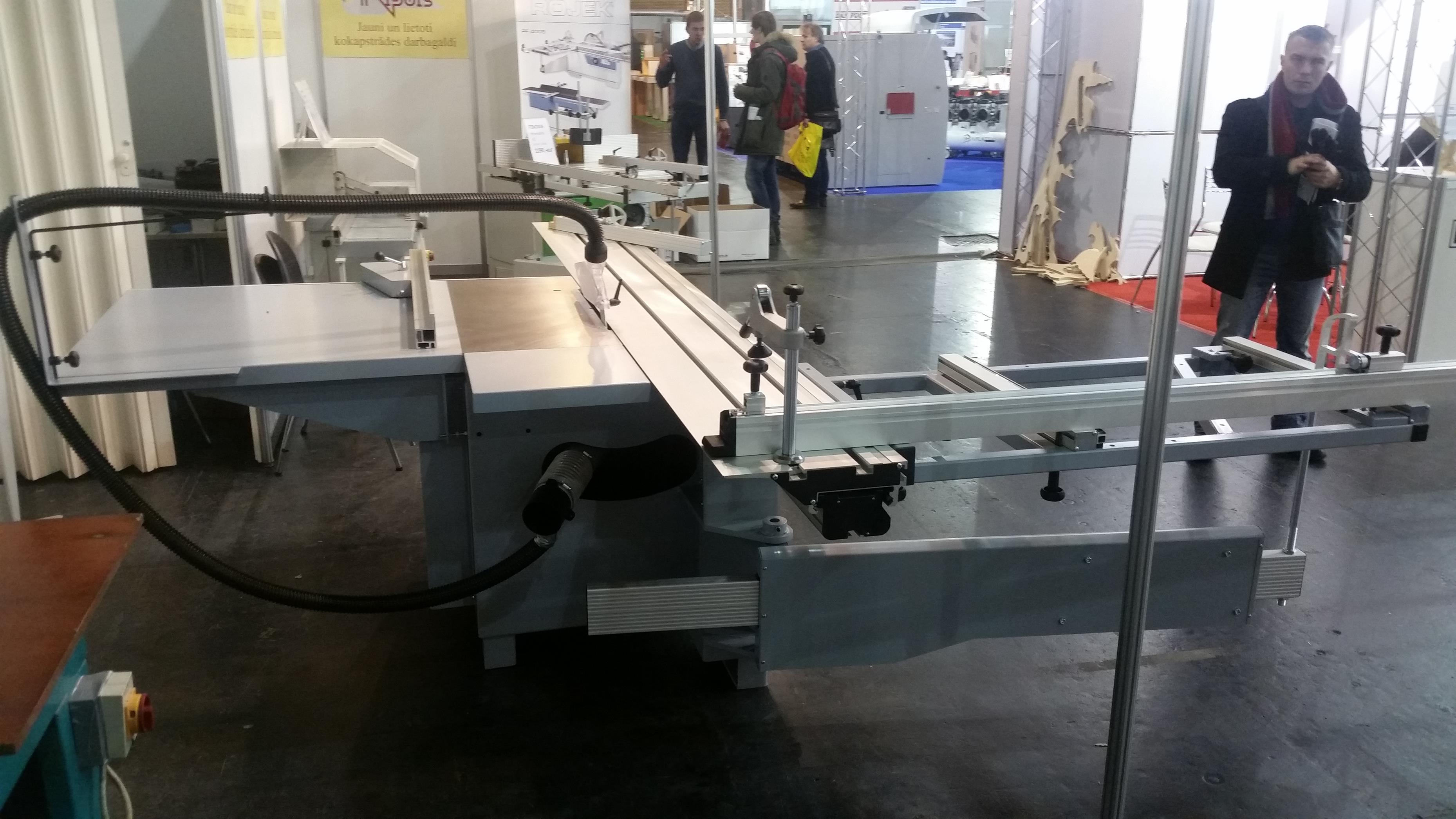

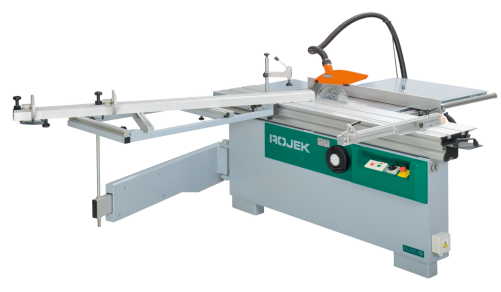

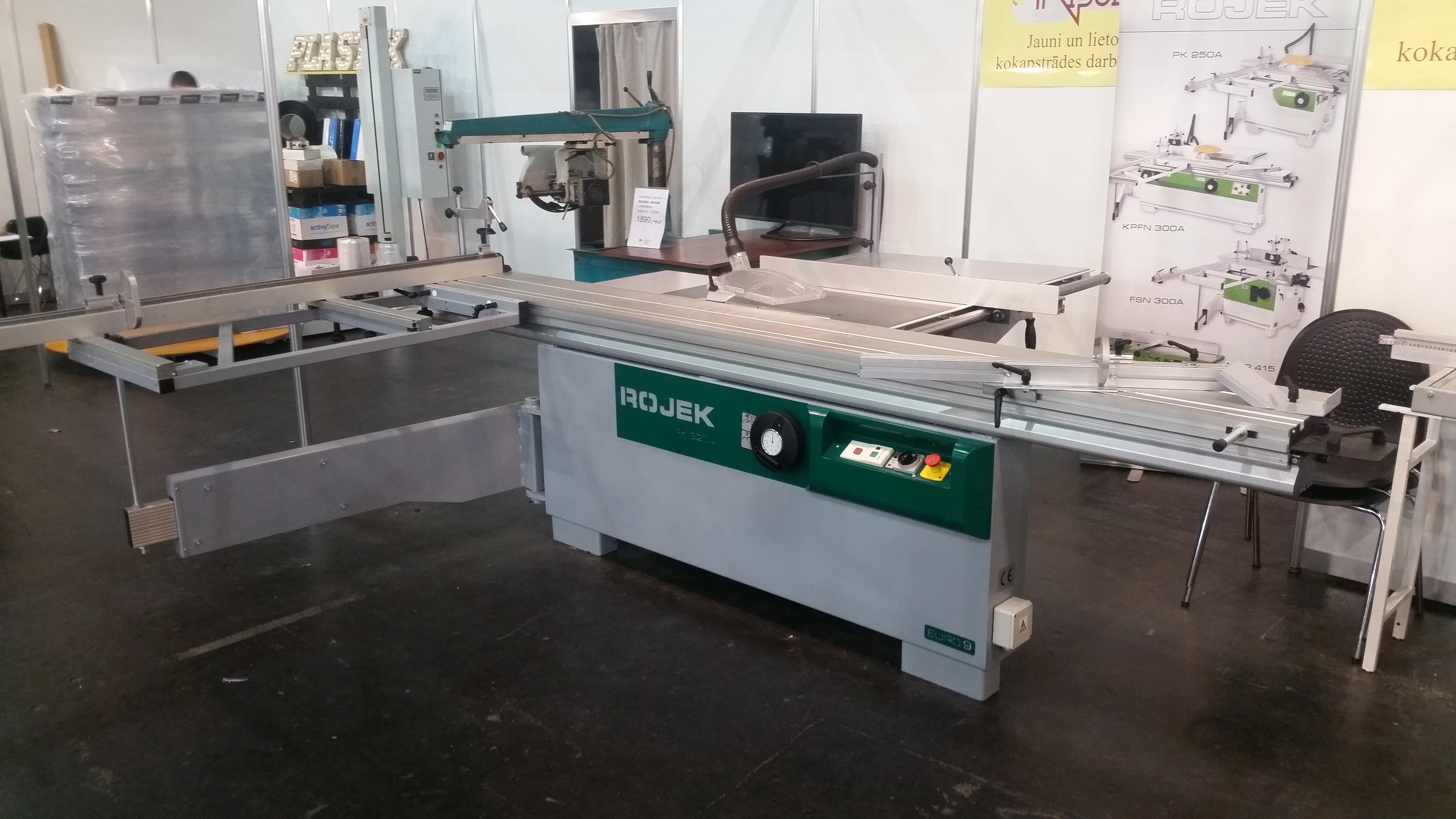

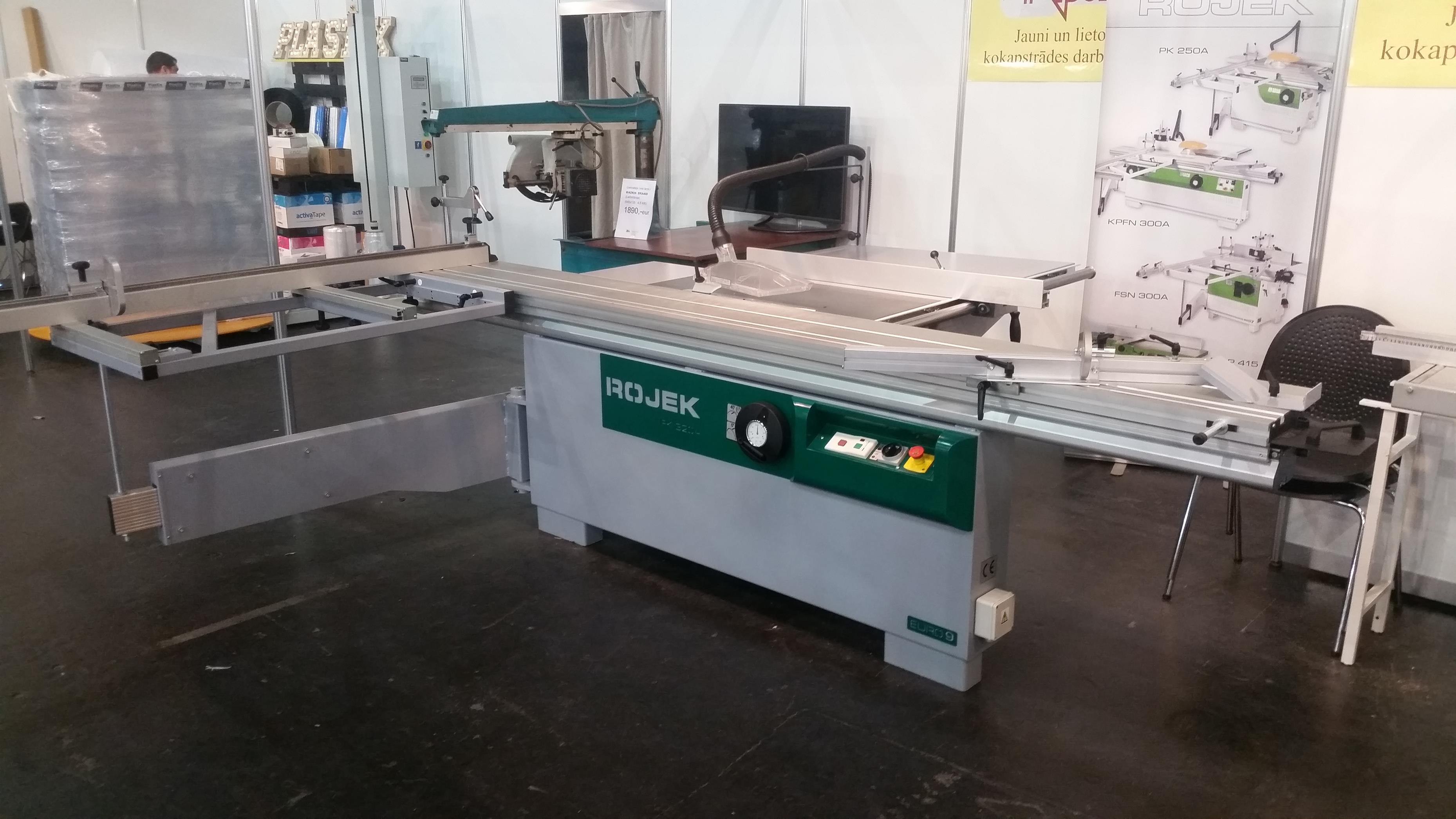

Formātzāģis PK 320A
Mehāniskais zāģēšanas mezgls atļauj izmantot ripzāģi ar diametru 315 mm, ieskaitot priekšzāģu disku ar diametru 120 mm
Komplektu aprīkojumā ienāk:

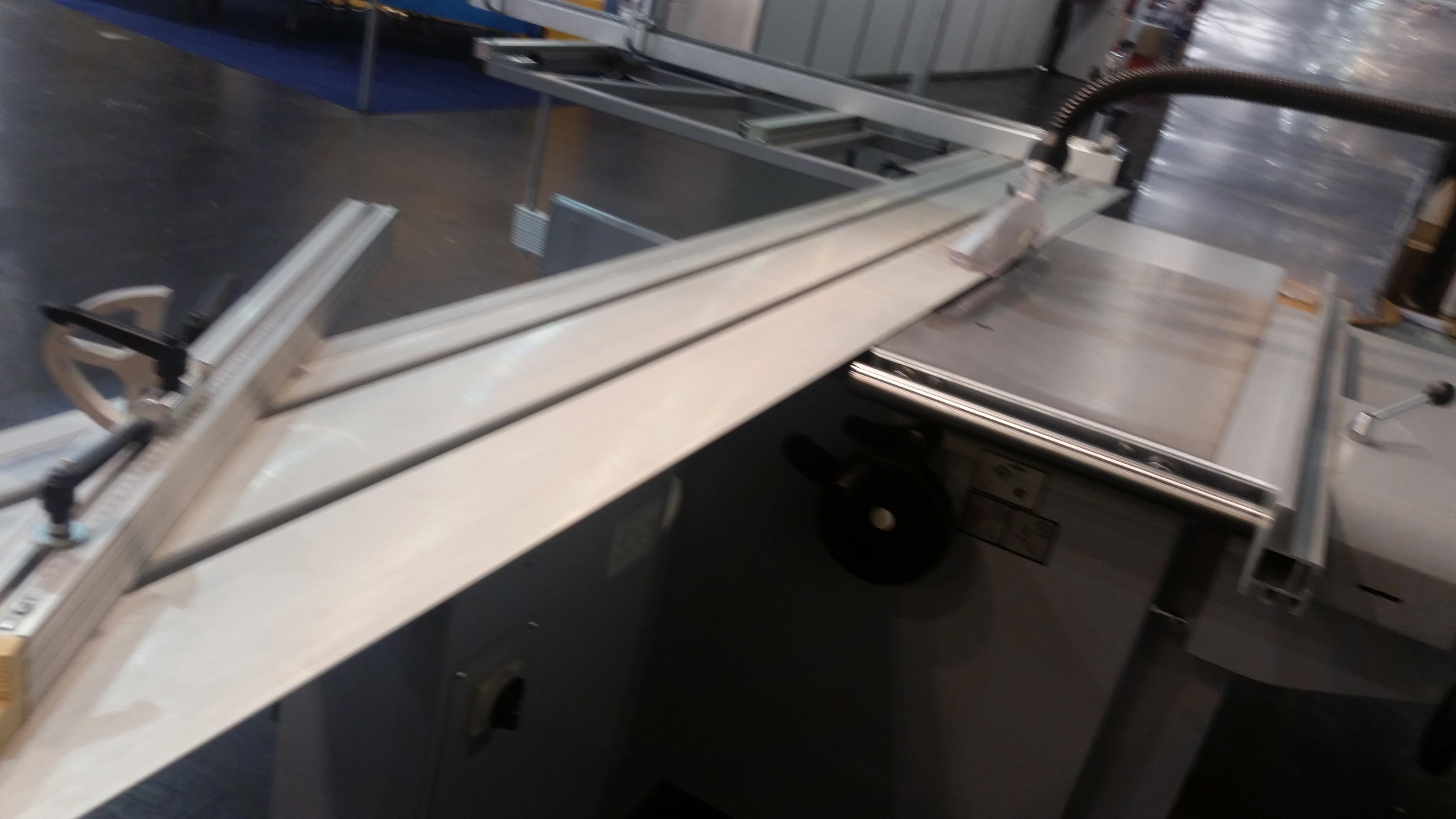

Anodēta alumīnija kamana ar profilu
Garenisks lineāls ar mikrouzstādīšanu
Ripzāģa aizsargierīce
Stiprināšanos ekscentriķis
Eiropas standartu elektroiekārta
Atlokāmas atslēgas
Ekspluatācijas instrukcija
Celofāna iepakojums
Opcijas:
Zāģēšanas paplašinājums 1050 мм – iemontēts
Zāģēšanas paplašinājums 1050 мм – atsevišķs
Priekšzāģu mezgls
Priekšzāģu mezgls ar patstāvīgu elektrodzinēju 0,55 kW
Zāģēšanas platuma pozīcijas elektronisks indikators
Ratiņi
Ciettaisāmais slēdzis
Mazs atbalsta galdiņš
Atbalsts kamanai
Skritulis uz balsta rāmja
Gareniska lineāla piestiprinājums – L profils
Gareniska lineāla piestiprinājums – G profils (pastiprināts)
Formātgalda rokturis
Ekscentriķis aizspiednis
Papildus pārvaldes ritenis
Leņķa lineāls ± 45 ˚
| PK 320 A – Tehniskie dati |
| Darbagalds |
| Jauda elektrodzinējam |
5.3 kW |
| Apgriezieni elektrodzinējam |
2 865/min.(3 438/min.[60Hz]) |
| Max ripzāģa diametrs kopā ar priekšzāģi |
Ø 315 mm |
| Vārpstas diametrs |
30 mm (5/8″ | 1″) |
| Apgriezieni ripzāģim |
4400/min. |
| Max zāģēšanas augstums kopā ar priekšzāģi |
100 mm (70 mm [45°]) |
| Ripzāģu slīpums |
0° ÷ 45° |
| Max zāģēšanas platums |
1 050 mm (800; 1 500 mm) |
| Zāģēšanas garums |
2 000, 2 600, 3 200 mm |
| Priekšzāģu mezgls |
| Jauda priekšzāģa elektrodzinējam |
0,5 kW |
| Priekšzāģa diametrs |
Ø 120 mm |
| Vārpstas diametrs |
Ø 20 mm (3/4″) |
| Apgriezieni (standarts) |
7 570/min.(9 084/min.[60Hz]) |
| Apgriezieni (0,55kW) |
8 530/min.(10 230/min.[60Hz]) |
| Darbgalda izmēri |
|
|
| Garums (ar CV3 – 2 000 мм) |
2 155 mm |
| Garums (ar CV3 – 2 600 мм) |
2 760 mm |
| Garums ar iepakojumu (ar CV3 – 3 200 мм) |
3 360 mm |
| Platums |
2 590 mm |
| Galda virsmas augstums |
890 mm |
| Max darbagalda augstums |
1 180 mm |
| Galda izmēri |
955 x 400 mm |
| Aspirācijas diametrs |
100 mm |
|
|
|
|
|
|
|
|
| Bruto svars |
520 kg |
| Neto svars |
515 kg |
| Alumīnija kamana CV 3 |
| Garums |
2 000 | 2 600 | 3 200) x 360 mm |
| Atbalsta galda izmēri |
1 240 x 650 mm |
| Zāģēšanas garums |
2 000 | 2 600 | 3 200 mm |
| Pārēji parametri |
| Spriegums/frekvence |
3x400V (3x230V | 1x230V) / 50(60)Hz |
| Aizsardzība elektroaprīkojumam |
16 A (25 A) |
| Troksnis darbvietā (bez tehnoloģijas) |
73,4 dB(A) |
| Troksnis darbvietā (ar tehnoloģiju) |
92,9 dB(A) |
| Troksnis darbvietā (bez tehnoloģijas) |
84,3 dB(A) |
| Akustiska jauda (ar tehnoloģiju) |
101,6 dB(A) |
|
