Komplektu aprīkojumā ienāk:
Anodēta alumīnija kamana ar profilu
Garenisks lineāls ar mikrouzstādīšanu
Ripzāģa aizsargierīce

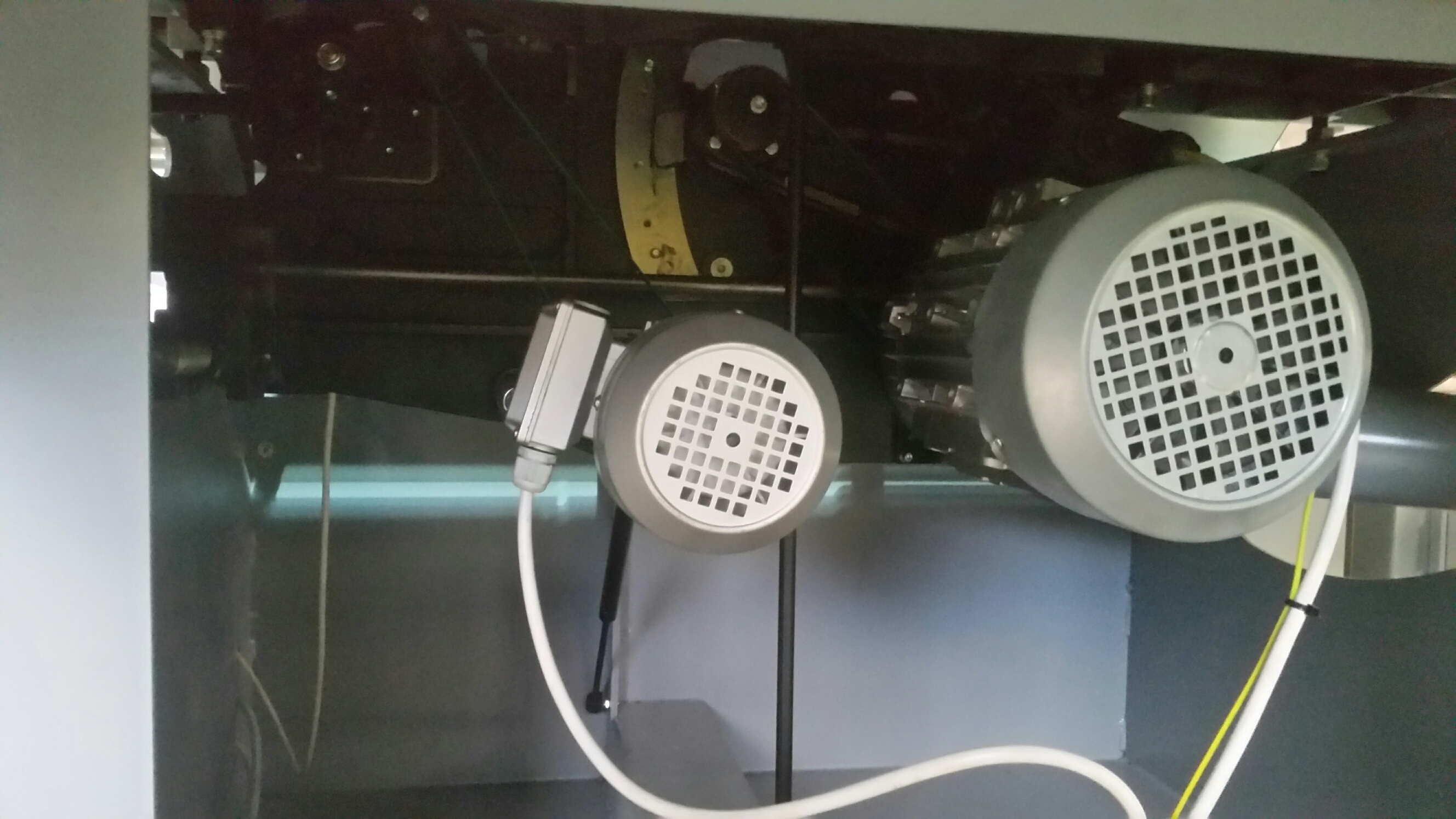

Atsevišķs dzinējs priekšzāģim
Stiprināšanos ekscentriķis
Eiropas standartu elektroiekārta
Paralelograms CPS CX 400
Atslēgu komplekts apkalpošanai
Ekspluatācijas instrukcija
Celofāna iepakojums
Opcijas:
Elektronisks indikators zāģēšanas platuma pozīcijai
Leņķa lineāls ± 45 ˚
Опорный профиль рамы – ал. профиль
Skritulis uz balsta rāmja
Mazs galdiņš gareniskai sagriešanai
Atbalsts kamanai
Griešanas platuma paplašinājums 1500 мм – iemontēts
Griešanas platuma paplašinājums 1500 мм – atsevišķs
Ierīce ātrai leņķa izstādīšanai 5°, 10°, 15°, 20°, 22,5° , 30°, 40°, 45°
Augšējs pārvaldes panelis
Augšējs pārvaldes CNC panelis – ELGO
Elektriska augšupeja un slīpums ripzāģim ELGO
| PF 350 – Tehniskie dati |
| Darbagalds |
| Jauda elektrodzinējam |
5,3 kW (7,5 kW) |
| Apgriezieni elektrodzinējam |
2 870/min.(3 444/min.[60Hz]) |
| Max ripzāģa diametrs kopā ar priekšzāģi |
Ø 350 mm |
| Vārpstas diametrs |
30 mm (1″) |
| Apgriezieni ripzāģim |
4 450/min. (3 500/5 000) |
| Max zāģēšanas augstums |
115 mm (80 mm [45°]) |
| Ripzāģu slīpums |
0° ÷ 45° |
| Max zāģēšanas platums |
1 050 mm (800; 1 500 mm) |
| Zāģēšanas garums |
2 000; 2 600; 3 200 mm |
| Priekšzāģu mezgls |
| Jauda priekšzāģa elektrodzinējam |
0,5 kW |
| Priekšzāģa diametrs |
Ø 120 mm |
| Vārpstas diametrs |
Ø 20 mm (3/4″) |
| Apgriezieni |
8 530/min.(10 236/min.[60Hz]) |
| Darbgalda izmēri |
| Garums (ar CV3 – 2 000 мм) |
2 545 mm |
| Garums (ar CV3 – 2 600 мм) |
2 845 mm |
|
|
| Garums (ar CV330 – 3 200 мм) |
3 355 mm |
| Platums |
3450 mm (3900mm) |
| Galda virsmas augstums |
892 mm |
| Max darbagalda augstums |
1 130 mm |
| Galda izmēri |
1 185 x 500 mm |
| Aspirācijas diametrs |
100 / 100 mm |
|
|
|
|
|
|
|
|
| Bruto svars |
680 kg |
| Neto svars |
675 kg |
| Alumīnija kamana CV 3 |
| Izmēri |
2 000 (2 600 | 3 200) x 360 mm |
| Atbalsta galda izmēri |
1 240 x 650 mm |
| Zāģēšanas garums |
2 000 (2 600 | 3 200 ) mm |
| Pārēji parametri |
| Spriegums/frekvence |
3x400V (3x230V) / 50(60)Hz |
| Aizsardzība elektroaprīkojumam |
16 A (25 A) |
| Troksnis darbvietā (bez tehnoloģijas) |
81,8 dB(A) |
| Troksnis darbvietā (ar tehnoloģiju) |
85,3 dB(A) |
| Troksnis darbvietā (bez tehnoloģijas) |
98,6 dB(A) |
| Akustiska jauda (ar tehnoloģiju) |
102,1 dB(A) |
|
